【芯品发布】GT74LVCXTX45系列具有可配置电平转换的双电源总线收发器

2025-06-26 10:33:36

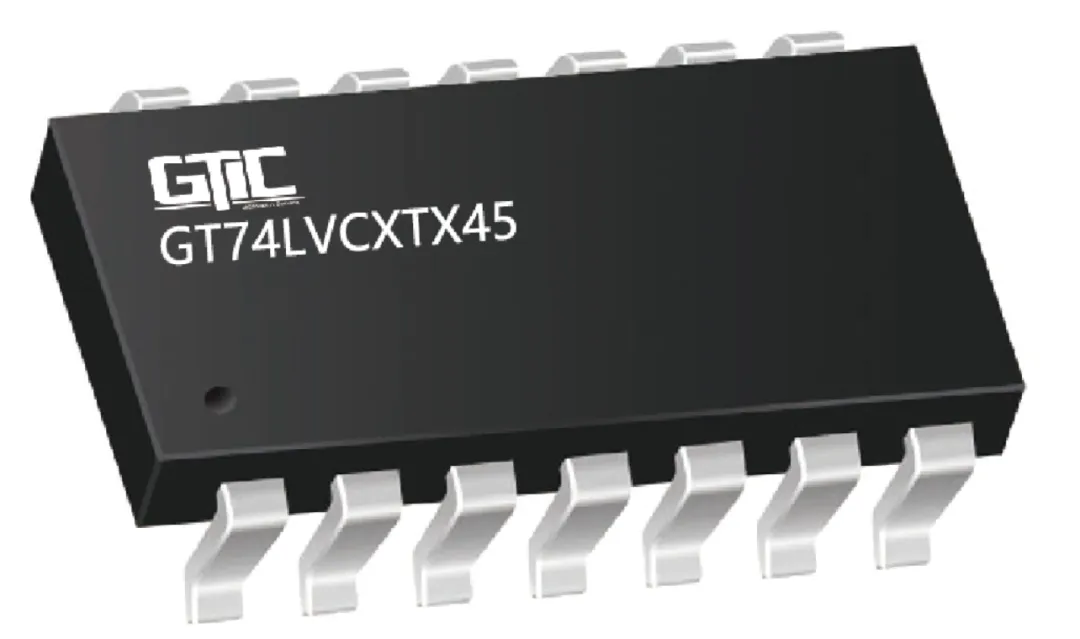

产品介绍

GT74LVCXTX45系列包括一路，二路，四路，八路和十六路收发器，是具有可配置电平转换的双电源总线收发器。最大传输速率可达到420Mbps，满足高速数据传输要求。该收发器使用两个独立的电源轨，VCCA和VCCB的工作电压范围为1.65V至5.5V，支持宽电压输入。A端口参考VCCA，B端口参考VCCB，可以在1.8V、2.5V、3.3V和5.5V电压节点之间实现通用低压双向转换。具备VCC隔离特性，当任一VCC输入端处于接地状态，则所有输入端均处于高阻抗状态。A端口和B端口的输入电路始终处于激活状态，并具有逻辑高电平或逻辑低电平，以防止出现过多的ICC和ICCZ。GT74LVCXTX45的控制引脚由VCCA供电。该芯片的工作范围为-40℃~125℃。

该收发器适用于多种应用场景，如通信设备、工业控制设备、嵌入式系统、消费电子产品等。

关于封装，GT74LVC1T45提供SOT23-6，SC70-6封装，GT74LVC2T45提供VSSOP8，MSOP8封装，GT74LVC4T245提供TSSOP16封装，GT74LVC8T245提供SOP24，TSSOP24封装，GT74LVC16T245提供TSSOP48封装。

功能特性

电源电压：VCCA/VCCB:1.65~5.5V

传输延迟：2.3ns

最大传输速率：420Mbps

Ioff：2µA

IOZ：2µA

ICC：15µA

Ten: 3.9ns

Tdis: 3.7ns

温度范围：-40℃~125℃

封装：SOT23-6，SC70-6，VSSOP8，MSOP8，TSSOP16，SOP24，TSSOP24，TSSOP48

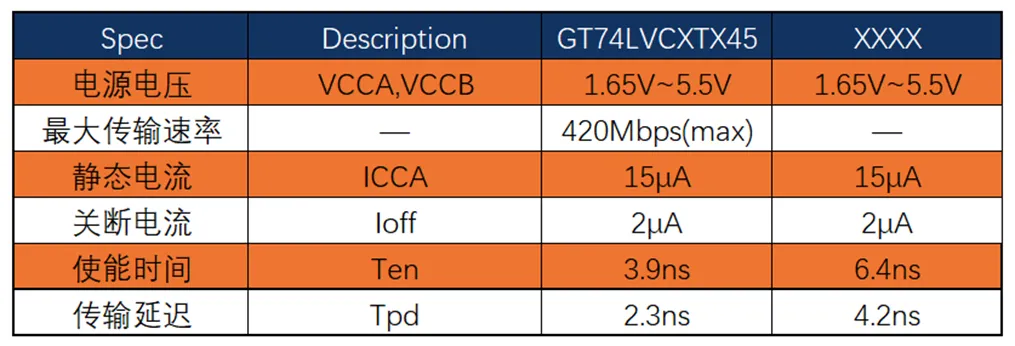

产品优势

VCCA和VCCB工作电压为1.65V至5.5V，支持宽电压输入
较快的传输速率：420Mbps（max）
较低的传输延迟：2.3ns

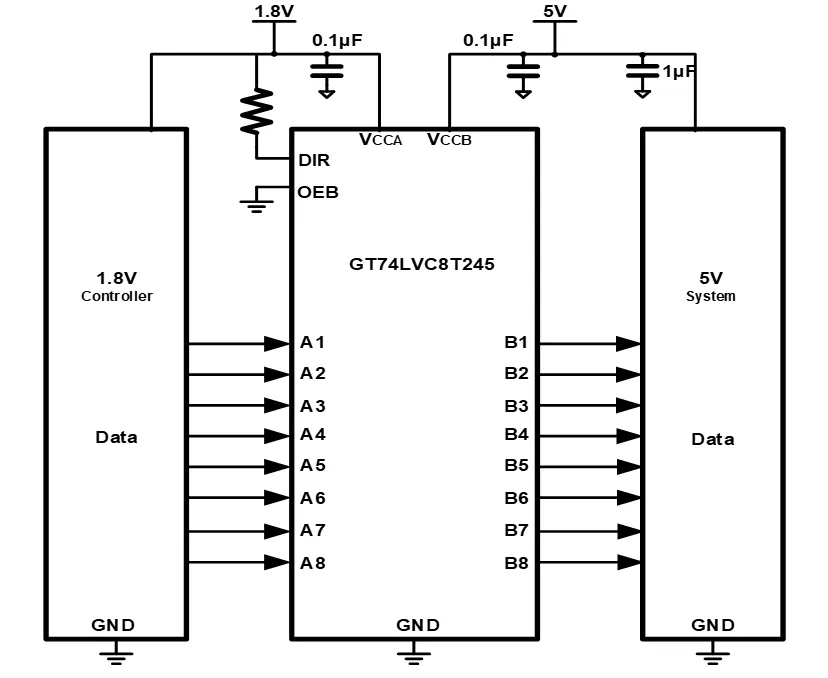

典型应用

Typical Application Circuit

关于谷泰微电子

江苏谷泰微电子有限公司是精密信号链芯片公司，致力于模拟芯片及高精度信号链芯片领域的产品设计与销售。公司拥有丰富多样的模拟芯片系列产品，广泛应用于工业控制、电动智能汽车、测试测量、再生新能源、智能制造、智能建筑、环境环保、数字健康医疗等产业领域。
