【芯品发布】GT4642低功耗三端口差分高速MIPI开关
2025-12-02 17:02:39

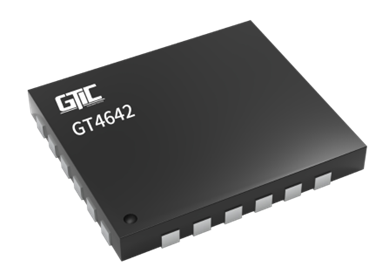

GT4642是一款为简化差分信号布局而设计的三刀双掷（Triple-Pole Double-Throw, TPDT）高速模拟开关。该芯片专为两个MIPI器件之间的切换进行了优化，如相机或液晶显示器以及板上多媒体应用处理器。GT4642具有出色的高速信号传输性能。该器件的低电容设计是其高速传输的核心优势，其典型导通电容仅为7.0pF，这一特性使其可轻松切换频率超500MHz 的信号。在交流电气特性方面，其-3dB带宽典型值可达2GHz，如此宽的带宽能充分满足移动行业处理器接口的要求。同时，出色的通道间抗串扰能力可以最大程度地减小干扰，实现MIPI规范所描述的高速差分信号和单端信号传输。GT4642具有稳定的静态特性，其导通电阻（Ron）仅为4Ω，处于同类型 MIPI 开关的优秀水平。低导通电阻能显著降低信号在切换通道中的能量损耗，减少因电阻过大导致的信号幅度降低、传输延迟等问题，同时有助于维持信号的完整性，让差分信号在长距离板级传输后仍能保持稳定的参数，适配移动设备内部紧凑布线环境下的信号传输需求。GT4642采用QFN3.4×2.5-24L和QFN3×3-24L封装，工作温度范围为-40℃~+85℃。

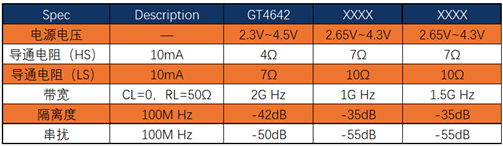

•低速模式：7 Ω（VCC= 2.65 V）

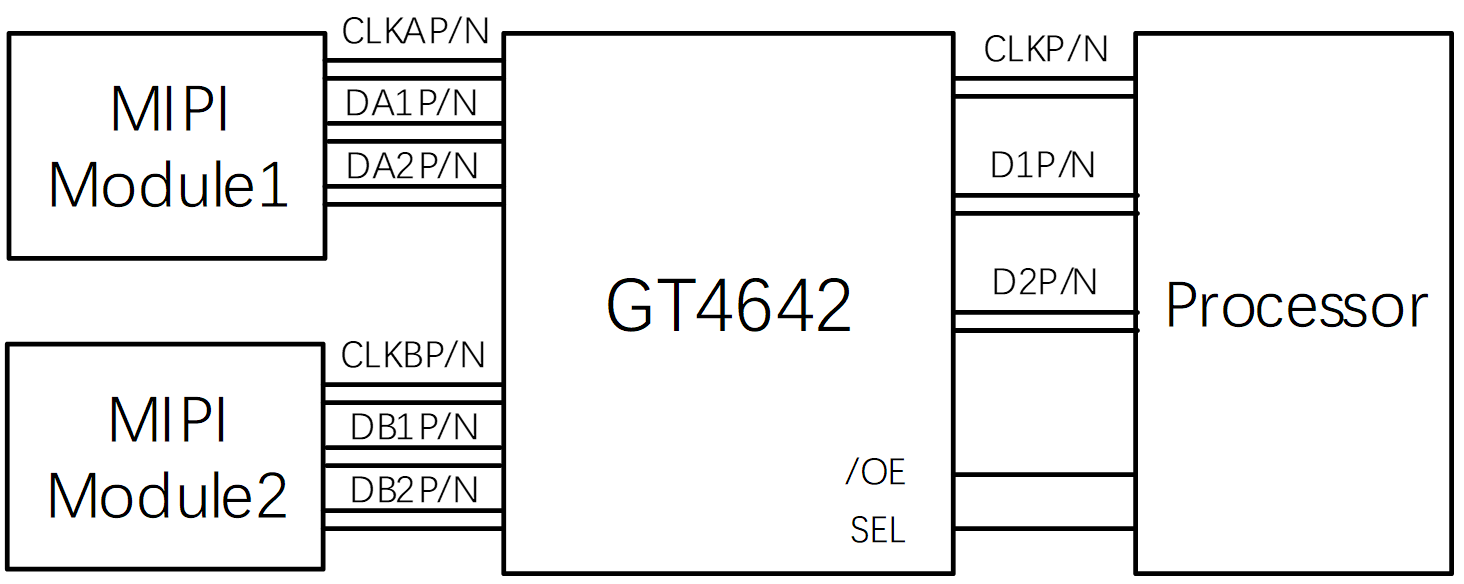

GT4642典型应用框图
江苏谷泰微电子有限公司是精密信号链芯片公司，致力于模拟芯片及高精度信号链芯片领域的产品设计与销售。公司拥有丰富多样的模拟芯片系列产品，广泛应用于工业控制、电动智能汽车、测试测量、再生新能源、智能制造、智能建筑、环境环保、数字健康医疗等产业领域。
